AEM形　水電解水素発生装置

AEM-Type Water Electrolysis Hydrogen Production Module

脱炭素社会実現のため、再エネ水素蓄電システムの普及を加速させるべく、

水素発生装置の低コスト化と小型化、そして操作容易性、

EMS : Energy Management System　接続容易性を実現させます。

エノア　独自開発した統合管理システムにより、

EMS（Energy Managment System）への容易な接続を可能にしました。

特徴：水素発生モジュールの開発

19”ラックにモジュール実装
組み合わせによって、0.5～200Nm³/ｈに対応
屋内/屋外設置にも対応
大型はコンテナ搭載にて供給可能

特徴：GUIとMaster PLCソフトの開発

装置内部が複数モジュール構成になっても、一つの装置として取り扱い可能な統合処理GUI環境のご提供

特徴：外部EMS接続機能の開発

再エネ水素蓄電システムに組み込む場合において、ローカル側操作員のGUI環境と重複・相反することなく、リモート制御できる外部EMS接続を実現

▲　自社制作　▲

0.5Nm³/hr　水電解水素発生装置

19”ラック・モジュール（屋内筐体）

アルカリ水電解・PEM水電解・AEM水電解　の違い

アルカリ水電解：Alkaline Water Electrolysis

PEM水電解：Proton Water Electrolysis

AEM水電解：Anion Water Electrolysis

KOH（水酸化ナトリウム）等のアルカリ溶液と混合、pH12～14程度
キャリアとしてのOH⁻水酸基
触媒に高価な貴金属触媒を使用していません
電解水はアルカリ水電解の25％KOH水溶液に比べて、遙かに低濃度（1％程度）

項目	アルカリ水電解	PEM 水電解	AEM 水電解
柔軟性		🔵	🔵
投資費用	🔵		🔵
水素圧力		🔵	🔵
作業コスト		🔵	🔵

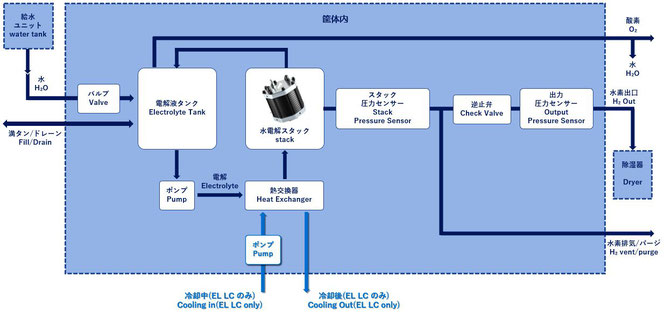

AEM 原理フロー図
