5kW級燃料電池改質器用真空断熱容器

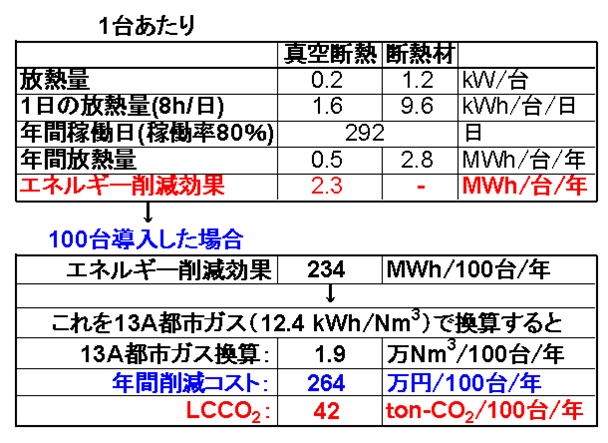

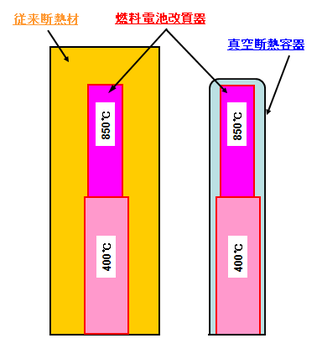

断熱性能 ⇒ 放熱ロス低減によるメリット
![](https://image.jimcdn.com/app/cms/image/transf/dimension=322x10000:format=png/path/s2e9ea1389dbb387e/image/i850370846d724edb/version/1356794347/image.png)
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s2e9ea1389dbb387e/image/i1b879d21417dfa3f/version/1356794377/image.png)
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s2e9ea1389dbb387e/image/i14a976e2b196f163/version/1356794455/image.png)
保温性能
真空断熱容器 内部が800℃の状態から自然冷却
↓
(容器内部は加熱用ヒータのみ)100℃以下に到達するのに約34時間
耐用年数→真空維持性能
右図の真空断熱容器で 実際に800℃での長期維持試験を行い各種データを採取
↓
近似曲線から断熱性能は10年以上維持可能
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s2e9ea1389dbb387e/image/ifb808f00c14fe10f/version/1356794749/image.png)
![](https://image.jimcdn.com/app/cms/image/transf/dimension=665x10000:format=png/path/s2e9ea1389dbb387e/image/idae58a9778847e3d/version/1356794777/image.png)
ヒートサイクル試験⇒繰り返し応力による耐久性
高温で使用する場合、システム条件により、加熱・冷却を繰り返す。
↓
100 ⇔ 800℃のヒートサイクル試験を実施。
↓
4,000回のサイクル試験後、 性能低下無し
(1サイクル/日とすると10年以上)
![](https://image.jimcdn.com/app/cms/image/transf/none/path/s2e9ea1389dbb387e/image/ie2ddaae4e17dc76d/version/1356794940/image.png)
改質器用真空断熱容器の搭載資料
IHIにおけるPEFCコージェネシステムの開発
5kW級固体高分子形燃料電池コージェネレーションシステムの準商用機の開発
