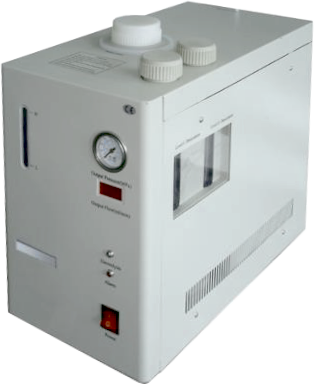

水素発生器
EHG-A,B型（高純度・高圧）
EHG型水素発生器は、SPE技術によって純水（アルカリ添加なし）を電解して、高純度水素を作る設備で、軽量・高効率・省エネの環境に優しい製品です。
特徴と優位性
- SPE（PEM）によって、純水を電気分解し水素を発生
- 発生水素の圧力と流量を表示
- 消費水素流量にあわせて水素を発生
- 水素純度（99.9％以上）を安定供給
- 多種類な警報装置を設け、安全で便利
- 高い電解効率で優れた耐久性
- 電気と純水があれば直ぐに高純度水素を供給可能
用途
- 燃料電池
- GC(気相)燃料ガスとキャリアガス
- ELCD（導電率モニター）の反応ガス
- AED（原子放射探知器）の反応ガス
- 水素水製造用
仕様
| 高純度タイプ | 高圧高純度タイプ | |||||
| 型番 | EHG-150A | EHG-300A | EHG-500A | EHG-150B | EHG-300B | EHG-500B |
| 水素供給流量（Nml/min） | 0～150 | 0～300 | 0～500 | 0～150 | 0～300 | 0～500 |
| 最大圧力（MPaG） | 0.02～0.4 | 0.02～0.7 | ||||
| 水素純度＆露点温度 | >99.999％ ＆ -65℃ | |||||
| タンク容量（L） | 3 | |||||
|
配管取り出し口 サイズ、形状 |
電 源：コンセントプラグ（AC100Vのみ） or 丸端子出し |
|||||
| 安全機能 |
低水位警報 |
|||||
| 外部I/O | 無 | |||||
| 消費電力（W） | <100 | <200 | <300 | <100 | <200 | <300 |
| 電源電圧（V） |
AC100 or AC200, 50/60Hz |
|||||
| 外観寸法（L×W×H）（mm） | 430×230×380 | |||||
| 水質条件 |
水の抵抗率 > 1MΩ・cm |
|||||
| 重量（kg） | <15 | <20 | <25 | <15 | <20 | <25 |
| メンテナンス |
ドライヤーは自動再生ではない為DRYガスをお求めの場合、定期的に乾燥剤の交換又は再生処理が必要です。 交換の場合は、別途モレキュラシーブス、シリカゲルをご用意ください。 （交換頻度は使用状況、環境により異なります。） |
|||||
※予告なく外観・仕様を変更する場合がございます。

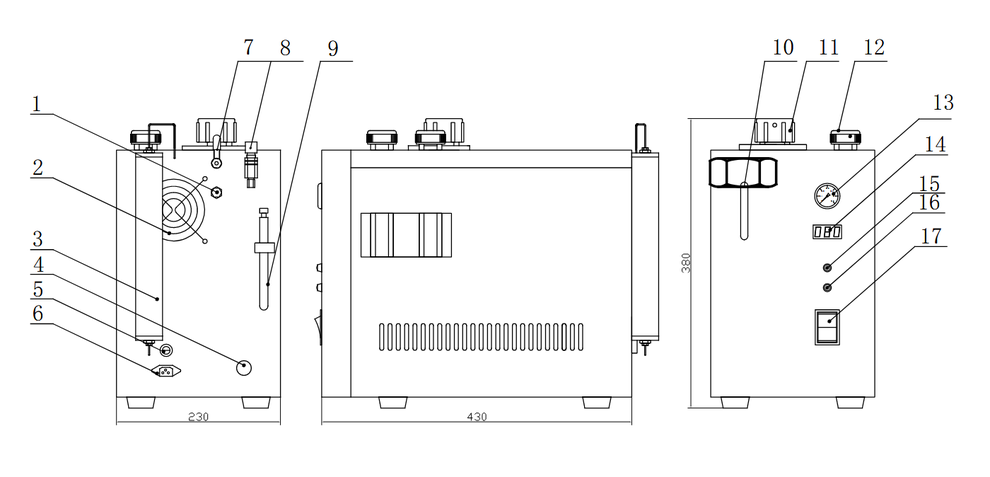

図面
1.水素出口 2.排熱用ファン 3.高純度化フィルター（EHG-A,Bタイプのみ） 4.圧力調整器
5.ヒューズ 6.電源ケーブル差込口 7.高純度水素出口（EHG-A,Bタイプのみ）
8.切替バルブ（EHG-A,Bタイプのみ） 9.排水チューブ 10,水位計 11.純水タンクキャップ
12.乾燥筒 13.圧力計 14.流量表示計 15.起動ランプ 16.警報ランプ 17.起動/停止スイッチ
