水素発生器

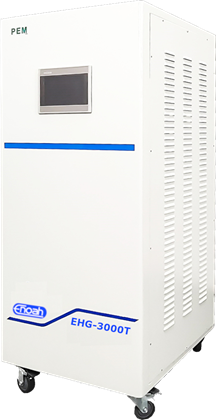

EHG-T型(タッチパネルTSA自動乾燥式)


EHG型水素発生器は、SPE技術によって純水(アルカリ添加なし)を電解して、高純度水素を作る設備であり、高効率、省エネ及び環境に優しい製品です。

特徴と優位性

  • TSA式自動乾燥搭載(乾燥剤の再生処理の必要がありません)
  • オプションにて外部I/O対応可能
  • 純水製造装置より直接供給により自動給水機能あり
  • SPE(PEM)によって、純水を電気分解し水素を発生
  • 発生水素の圧力と流量を表示
  • 消費水素流量にあわせて水素を発生
  • 高純度水素(99.99%以上)を安定供給
  • 多種類な警報装置を設け、安全で便利
  • 高い電解効率で優れた耐久性
  • 電気と純水があれば直ぐに高純度水素を供給可能
  • タッチパネルにて操作、流量、異常等の確認が可能

用途

  • 燃料電池
  • GC(気相)燃料ガスとキャリアガス
  • ELCD(導電率モニター)の反応ガス
  • AED(原子放射探知器)の反応ガス
  • 水素水製造用

仕様

型番 EHG-3000T EHG-5000T
水素供給流量
(L/min)
0~3 0~5
最大圧力
(MPaG)
0.5~0.9 0.5~0.9
水素純度&露点温度  >99.999% & -65℃
タンク容量(L)
純粋供給について
20L(タンクの場合はタッチパネルにより半自動給水となります。)
or
純水製造装置による直接供給(オプションにて純水製造装置あり選択可)
配管取り出し口
サイズ、形状
水素出口:1/4"Wフェルール継手
水素排気:3mm Wフェルール継手
純水装置接続:くい込み継手(対応チューブ:8×6mm)
水素用気液分離器排水口:くい込み継手(対応チューブ:8×6mm)
排水口:くい込み継手(対応チューブ:8×6mm)
外部純水タンク接続:タケノコ継手(タケノコ外径7mm)
酸素排気1:タケノコ継手(タケノコ外径10mm)
酸素排気2:タケノコ継手(タケノコ外径10mm)
メンテナンス用排水ポート:(8×6mmシリコンチューブ出し末端キャップ止)
安全機能 低水位警報
水素漏れ警報(水素検知器内蔵)
過昇圧警報
低圧力警報
気液分離器満水警報
露点警報
内部純水電気伝導度異常警報
内蔵純水タンク水位警報
※警報発報時は機器の運転を停止します。
外部I/O
消費電力
(W)
 <4000W  <6000W
電源電圧
(V)
AC200, 50/60Hz
電源:丸端子出し
外観寸法(L*W*H)
(mm)
550*650*1200
水質条件 水の抵抗率 > 1MΩ・cm
(1週間に1度は必ず全量排水し全量交換をお願いします。)
重量
(kg)
120 130
メンテナンスについて
  • 水素ガス露点の性能低下が見られた場合、乾燥剤の交換する必要があります。(目安:1~2年に1度)
  • 純水の循環ライン内にイオン交換樹脂が内蔵されているため、性能低下が見られた場合交換する必要があります。(目安:6~12ヵ月に1度)
  • 半年に一度は必ず装置内部の純水を排水し純水でゆすいでください。

※予告なく外観・仕様を変更する場合があります。
