本装置は、メタノール改質技術を利用して水素を発生させる装置です。 高圧ガスの取扱いや水素の輸送・貯蔵が不要なため、手軽に低コストで水素を供給できます。 また、燃料となる原料は、メタノールを用いており、メタノール水溶液（60％未満）の場合、安全に輸送・貯蔵できます。

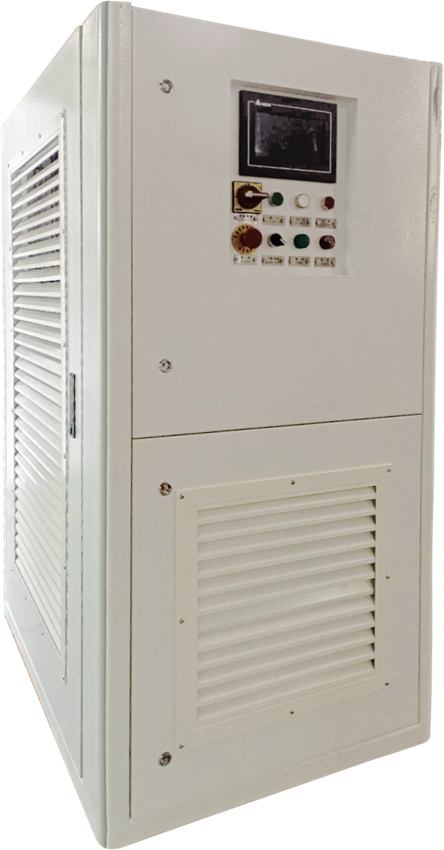

20N㎥/h(屋内用) ※写真は参考です。
メタノール改質水素発生装置
特徴
水素供給圧力
最大0.5MPa.G
水素純度
高純度水素 ＞99.99％（CO：＜0.5ppm）
システム加熱
コールドスタート60～120分、ホットスタート10分以内のスピード起動。
耐久性
耐久性能：>24000hr
耐圧性能：1.5MPa.G＠260℃
販売実績10年以上
豊富な実績と経験で安心してご利用いただけます。
特殊仕様も対応
用途に応じたカスタマイズにも対応。

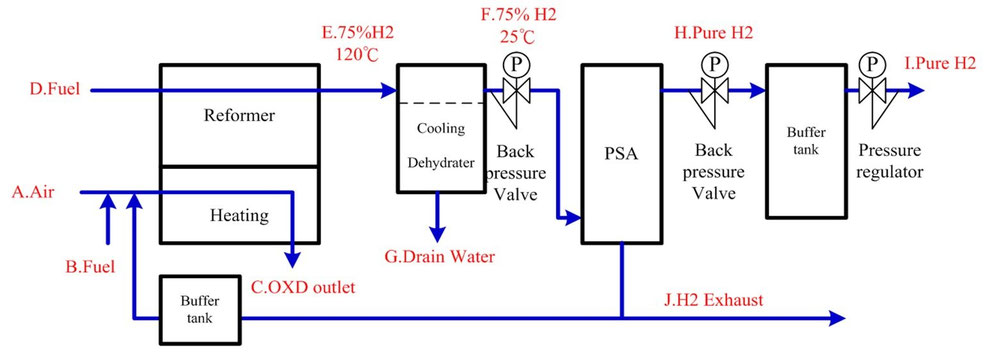

技術情報
設置方法

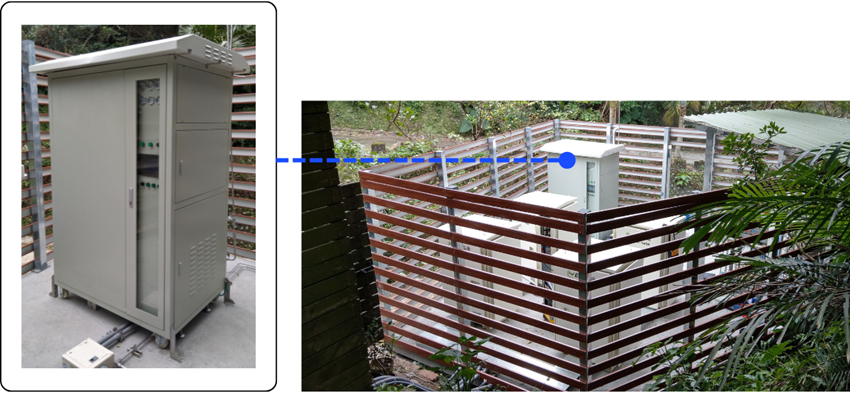

屋内用・屋外用のどちらの制作にも対応しております。以下は屋外設置の一例です。
20N㎥/h(屋外用)
※掲載の写真はイメージです。実際の外観とは異なる場合があります。
仕様
| GHM-5CMH5N | GHM-10CMH5N | GHM-15CMH5N | GHM-20CMH5N | GHM-25CMH5N | |
|---|---|---|---|---|---|
| 水素ガス純度 | 水素純度：＞99.99％（CO：＜0.5ppm） | ||||
| 水素流量（Nm³/hr） | 5±5％ | 10±5％ | 15±5％ | 20±5％ | 25±5％ |
| 水素圧力（MPa.G） |
標準仕様 ≦0.3 max ※オプションで0.5まで可能。 |
||||
| メタノール水溶液濃度（wt％） | 57～59.9 | ||||
|
寸法 W×D×H（mm） |
1020×750×1540 | 1000×900×1750 | 1050×1100×1950 | 1050×1250×2200 | 1500×850×2500 |
| 重量（kg） | 400 | 660 | 900 | 1200 | 1400 |
| 消費電力（W） | 400 | 800 | 1600 | 1800 | 2000 |
| 電源 |
単相AC200V 50/60Hz ※その他電源仕様も対応可能。 |
||||
| メタノール加熱システム |
無炎触媒加熱、燃料：メタノール/58％メタノール水溶液 ※その他濃度も対応可能。 |
||||
| 安全対策 | 圧力保護、装置内部水素漏れ検知、その他 | ||||
|
メタノール燃料 コールドスタート （室温20℃） |
約60分 | ||||
|
メタノール水溶液 コールドスタート （室温20℃） |
約90分 | 約120分 | |||
| ホットスタート | 定格出力100％ ＜ 10分 | ||||
| 反応温度（℃） | ＜ 300 | ||||
| 制御方式 | タッチパネル操作、PLC制御 | ||||
| 冷却器 |
標準仕様：水冷式 ※ 空冷式も対応可能。 |
||||
※予告なく仕様を変更する場合がございます。
● 原料規格
メタノール：工業レベルⅠ、濃度> 99.85%、エタノール＜ 10 ppm、総硫黄量＜5 ppm、アセトン＜ 5ppm、塩化物イオン＜ 0.3ppm
脱イオン水：TDS 0.1 ppm、電気抵抗値>8MΩ·cm 、電気伝導率＜0.125 μS/cm at 25℃
用途
燃料電池への水素供給
常用 または/および 非常用燃料電池の水素供給システムに。燃料電池に最適な高純度水素を供給します。
工業用水素供給
化学工業や電子工業、航空宇宙産業など幅広い産業で求められる水素を、メタノールから効率良く生み出します。
水素チャージスタンド
移動式水素スタンドの原料として利用でき、水素ボンベ交換の手間も不要です。増圧設備を備えれば燃料電池自動車への充填も可能です。さらに、展示会やコンサートなどイベント用燃料電池発電機の水素供給にも活用できます。
