真空断熱容器

← 真空断熱製品TOP

エノアの真空断熱容器は、優れた保冷・保温性能を持ち、試験用から実用設備まで、用途に合わせた設計が可能です。

特徴

straighten

形状・サイズ

円筒型
※内径φ200以下で深さ1m未満

thermostat

対応温度

－196℃ ～＋850℃

compress

対応圧力

真空～大気圧

waves

熱伝導率(W/m.K)

0.005～0.01(at800℃)
※形状により異なる

build

メンテナンス不要

再真空不要で、長期間メンテナンスフリー

calendar_month

断熱耐用年数

5～10年程度

技術情報

以下は当社製品の性能試験における実証結果です。

放熱量

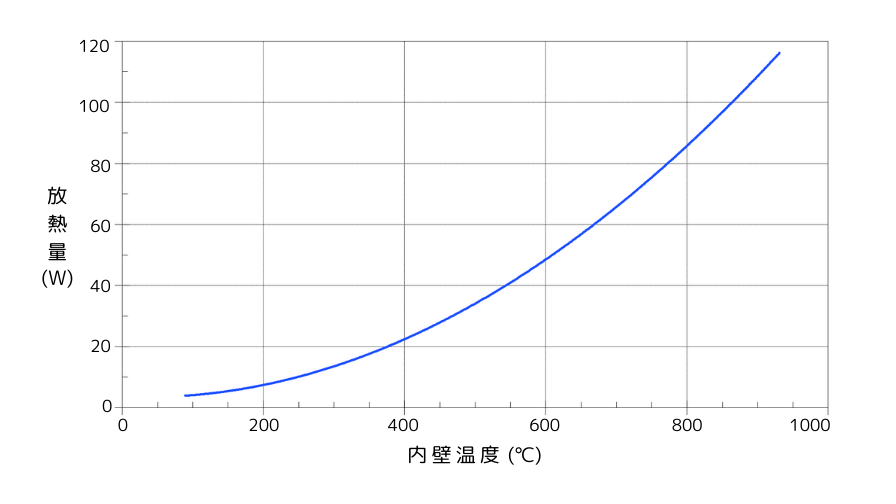

850℃対応の真空断熱容器（内寸Φ140×222 ふた付）の放熱量です。
放熱量が非常に少ないことを示しています。

熱伝導率

850℃対応の真空断熱容器と、各種断熱材の熱伝導率を比較しています。
全ての温度域において、「真空断熱」が優れていることが分かります。

熱損失削減効果

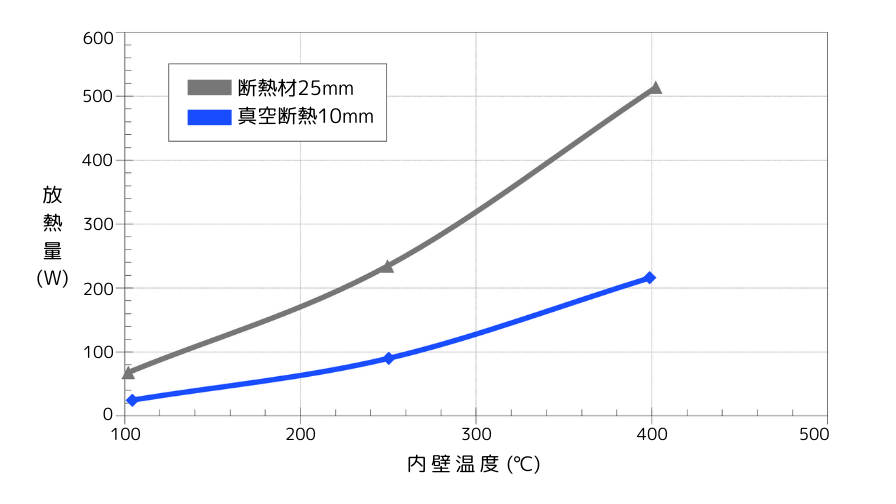

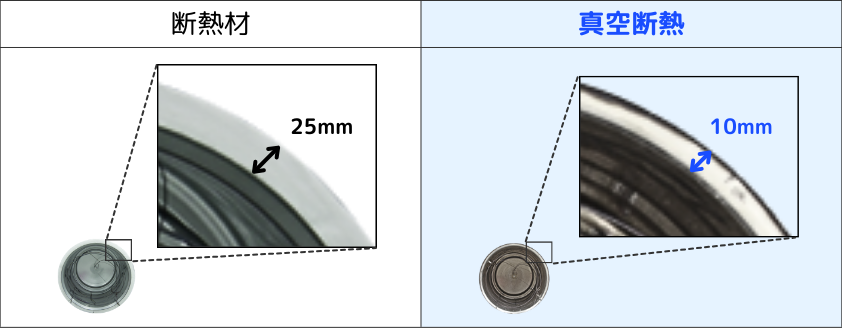

Φ400の真空断熱容器の外側を、真空断熱（10mm）と断熱材（25mm）で覆った場合の放熱量を比較しました。
真空断熱は、断熱の厚みが断熱材（25mm）の40%の厚さで倍以上の断熱性能を発揮できます。
また、温度が高いほど断熱効果が大きくなることが分かります。

＼　エネルギー削減効果をチェック！　／

×

エネルギー削減効果

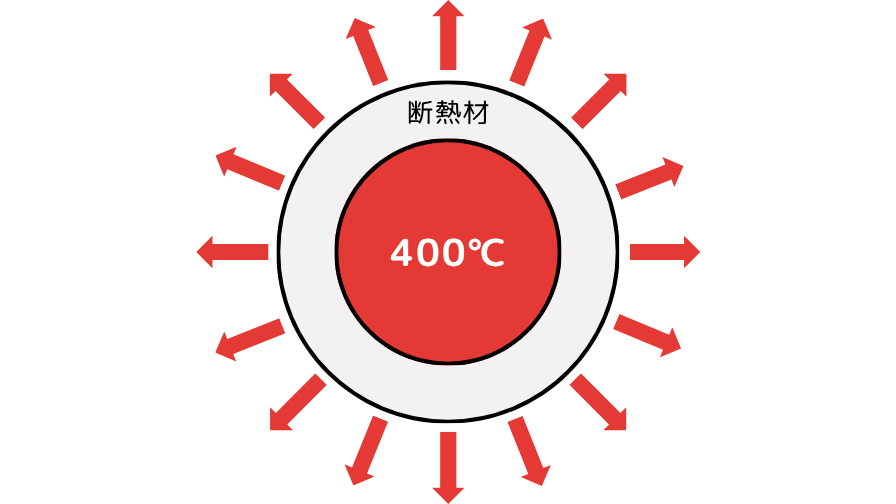

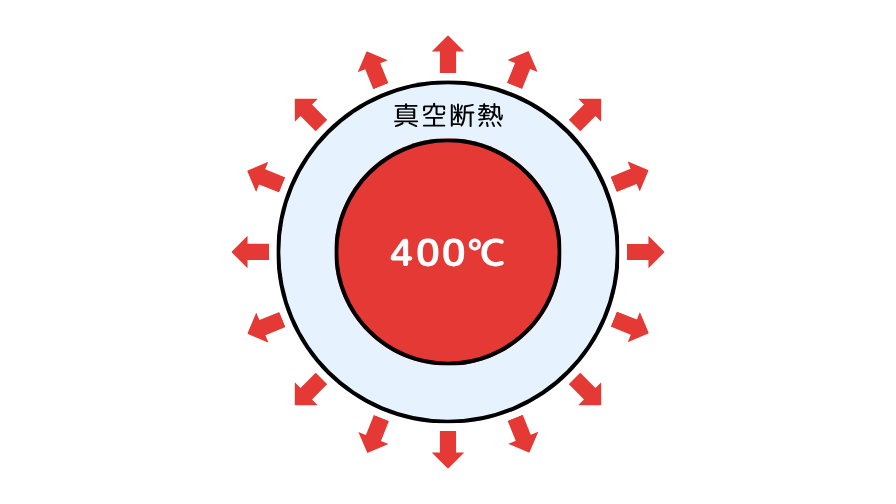

			cancel 従来断熱材	check_circle 弊社真空断熱容器	trending_down 削減効果

消費電力	昇温	kW	0.793	0.202	0.591
	維持	kW	0.514	0.216	0.298
	1日当たり	kW	7	2.8	4.2
	年間	MW	2.3	0.9	1.4
電気料金	年間	円	70,719	28,397	42,322
CO2発生量	年間	ton	1.57	0.63	0.94

＜計算条件＞

稼働時間：12hr/日

年間稼働時間：90%

電気料金：31円/kW

CO2発生量：0.69kg-CO2/kW(火力発電)

仕様

下記の仕様は一例です。詳細な仕様はお打ち合わせの内容に基づいて決定いたします。

形状・サイズ	円筒型　※内径約φ200以下、深さ1m未満で対応
材質	SUS304、SUS316L
対応温度（℃）	-196℃～+850℃
対応圧力	真空～大気圧
断熱性能（従来の断熱材との比較）	5 ～ 10倍（従来の断熱材の性能を1とする）
熱伝導率（W/m.K）	≒ 0.005 ～ 0.01（at 800℃）※形状により異なる
断熱厚さ（従来の断熱材との比較）	1/2 ～ 1/10
メンテナンス	メンテナンスフリー
断熱耐用年数（設計値）	～10年程度（設計温度による）

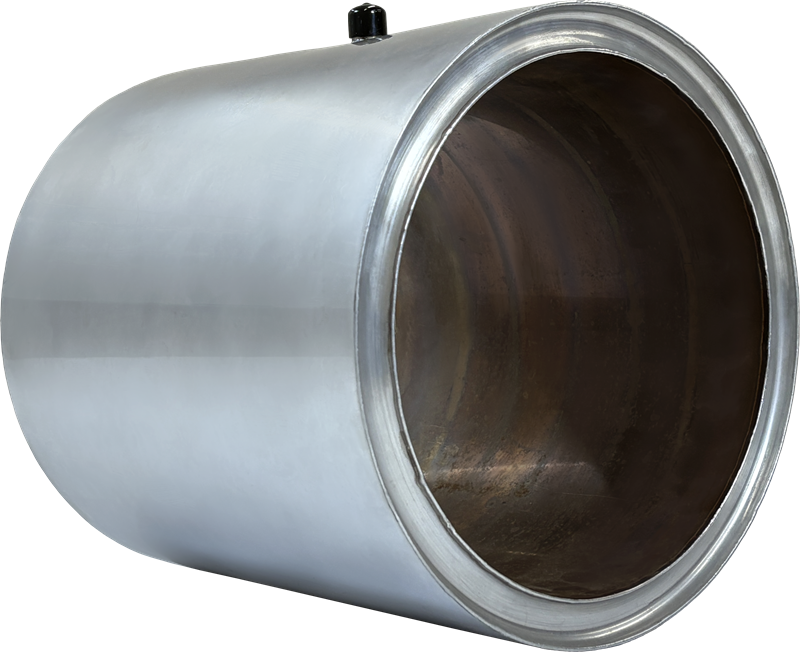

製品例

用途	SOFCの保温
外寸	Φ213✕588L 蓋付き（容器のみΦ213✕512L ） ※取手は含まない
放散量	83W　at800℃
常陽温度	850℃　内壁温度850℃→外壁温度40℃

用途	加熱物の保温
外寸	Φ255✕260L
常用温度	600℃　内壁温度600℃→外壁温度55℃
